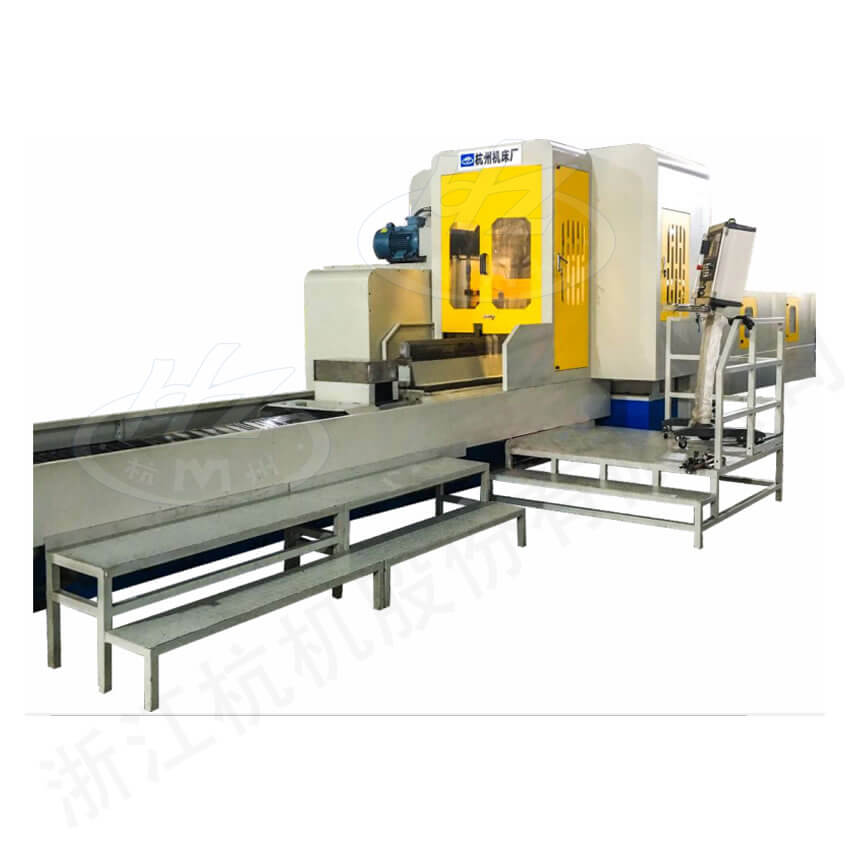

Máy mài ray dẫn hướng CNC HZ-090CNC

Máy mài CNC HZ-090C là loại máy chuyên dụng được thiết kế và sản xuất để gia công mài chính xác các loại ray trượt thẳng thông thường và ray trượt bi. Máy sử dụng phương pháp mài hình dạng đa đầu màitỷ lệ nhà cái, kết hợp nhiều hướng cắt vào để thực hiện quá trình mài, có thể xử lý các loại ray trượt thẳng chính xác với kích thước từ 15 đến 65mm.

■ Máy được thiết kế theo cấu trúc dầm ngangty le keo truc tiep, bao gồm hai cột đứng, dầm ngang và thân máy tạo thành khung cứng kín;

■ Bàn làm việc của khung máy sử dụng loại dẫn hướng "hai V"tỷ lệ nhà cái, dẫn hướng bàn làm việc là dẫn hướng dính nhựa, trong khi dẫn hướng khung máy được bôi trơn bằng lượng dầu lớn, đảm bảo hoạt động trơn tru và bền bỉ.
Bể dầu có thiết bị điều chỉnh nhiệt độ;

■ Các đầu mài đều sử dụng ổ bi tiếp xúc góc chính xác caoban tien ca, kết cấu dạng ống lồng;

■ Dầm ngang được cố định không di chuyển lên xuốngban tien ca, hai đầu mài đứng được lắp đặt phía trước dầm; đầu mài nằm ngang được đặt phía trước đầu mài đứng, giúp tối ưu hóa quy trình gia công.

■ Hai đầu mài đứng sử dụng cùng một thiết bị làm sắc kim cương để làm sắc lần lượttỷ lệ nhà cái, đảm bảo tính nhất quán về kích thước rãnh hai bên;

■ Máy có chức năng rửa bàn làm việc tự độngtỷ lệ nhà cái, căn chỉnh phôi tự động và hỗ trợ thay đá mài;

■ Hệ thống điều khiển của máy là Siemens 828Dban tien ca, đi kèm cảm biến quang Heidenhain, mang lại khả năng kiểm soát vòng kín toàn diện, cùng giao diện người dùng trực quan và dễ sử dụng.
Mặttỷ lệ nhà cái, nhấn nút một lần có thể thực hiện mài ba mặt của ray hiệu quả và chính xác.

▌Trục chuyển động thẳng và chức năng của máy:

■ Trục Y1 Đầu mài đứng bên trái di chuyển ngang;

■ Trục Y2 Đầu mài đứng bên phải di chuyển ngang;

■ Trục W Đầu mài nằm ngang di chuyển dọc;

■ Trục V Đầu mài nằm ngang di chuyển ngang;

■ Trục Z Di chuyển dọc của bánh mài kim cương cho đầu mài đứng;

■ Trục X Di chuyển qua lại của bàn làm việc;

■ SP Ba trục chính chuyển động với tốc độ tuyến tính không đổi

Trên đâyban tien ca, các trục Y1, Y2, W và Z là các trục số CNC vòng kín bằng servo điện xoay chiều, trong khi trục X được điều khiển bằng thủy lực kết hợp cảm biến từ, đảm bảo hệ thống hoạt động ổn định và chính xác tuyệt đối.
