Máy mài hình dạng lực mạnh CNC

Máy mài hình thành lực 5 trục MKL7150×16

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Dòng máy này sử dụng kiểu bố trí cột giữa di chuyểntin bóng đá, trục ngang nằm ngang và bàn làm việc có cấu trúc hiện đại. Máy áp dụng công nghệ mài hình dạng mạnh với tiến độ chậm, có thể gia công trực tiếp từ phôi thô, quy trình tiên tiến, độ chính xác cao, hiệu suất sản xuất lớn và mức độ tự động hóa cao.

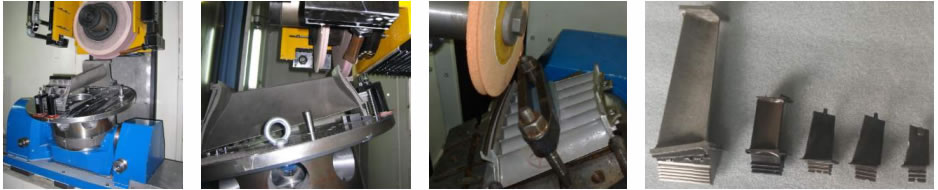

Máy được sử dụng chủ yếu để gia công các bề mặt cong phức tạp như đầu cánh quạt của turbine khí đốt nặngbacarat, cánh định hướng bên trong và bên ngoài, tấm lắp đặt, rãnh cong với độ chính xác cao. Đặc biệt phù hợp cho các chi tiết có nhiều hướng, mặt lồi, mặt lõm, mặt cong, bao gồm cả các bề mặt khó gia công của vật liệu khó cắt.

Sử dụng bánh mài hình dạng để gia côngtin bóng đá, thích hợp cho quá trình mài mạnh với lượng dư lớn và tiến độ chậm. Dòng máy này phục vụ cho ngành công nghiệp turbine khí, turbine hơi nước, động cơ máy bay và chế tạo khuôn mẫu.

Đặc điểm sản phẩm

■ Đạt giải thưởng khoa học công nghệ cấp ngành cơ khí Trung Quốctin bóng đá, lọt vào bảng xếp hạng mới của doanh nghiệp Trung Quốc

■ Cấu trúc di chuyển cột giữa sở hữu bản quyền độc lậptin bóng đá, có độ cứng và độ ổn định cao (bằng sáng chế số: ZL03230376.9)

■ Bốn trục Xbacarat, Y, Z, V có cấu trúc và tính công nghệ tiên tiến, độ nhạy chuyển động cao, độ chính xác gia công tốt.

■ Sử dụng hệ thống điều khiển số Siemens 828D/840DSLtin bóng đá, kiểm soát riêng biệt hoặc đồng bộ các chuyển động dọc của bàn làm việc, chuyển động đứng của đầu mài, chuyển động ngang của cột, trục sửa đá mài liên tục và trục chính của đá mài. Có chức năng bù trừ đường thẳng và đường tròn, đảm bảo khả năng mài tự động theo đường dẫn.

■ Hệ thống phớt khí áp thấp bảo vệ trục chínhtin bóng đá, ngăn ngừa chất lỏng làm mát áp lực cao xâm nhập vào (bằng sáng chế số: 200520100432.6)

■ Công nghệ kiểm soát nhiệt độ hệ thống trục chính

■ Ứng dụng nhiều kỹ thuật sửa đá mài khác nhautin bóng đá, bao gồm sửa đá bằng con lăn kim cương trên bàn làm việc, sửa đá bằng bút hoặc đĩa kim cương thông qua chuyển động liên kết Y, Z, sửa đá dao động và sửa đá liên tục bằng con lăn kim cương phía trên (CD), đảm bảo độ chính xác cao trong quá trình sửa đá mài.

■ Giao diện người-máy được phát triển lần hai bởi Hangji: giao diện thao tác kiểu menutin bóng đá, hiển thị đồ họa, dễ sử dụng.

■ Thiết kế máy hiện đạiban tien ca, tuân thủ tiêu chuẩn an toàn bắt buộc, thiết kế vỏ bọc kín hoàn toàn đáp ứng yêu cầu bảo vệ môi trường.

Thông số kỹ thuật

Mã:			MKL7150×16
Kích thước mặt bàn làm việc (rộng × dài)		mm	500×1600
Trọng lượng lớn nhất mà bàn máy có thể chịu		kg	1500
Di chuyển dọc (trục X)	Hành trình lớn nhất	mm	1700
	Tốc độ lớn nhất	mm/min	25000
	Lượng chạy dao nhỏ nhất	mm	0.001
Chạy dao theo phương đứng (trục Y)	Khoảng cách từ tâm trục chính đến mặt bàn	mm	250-800
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển ngang (trục Z)	Hành trình lớn nhất	mm	420
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Bộ làm sắc đặt trên đỉnh (trục V) (Có thể chọn thêm)	Chiều rộng lắp đặt lớn nhất	mm	160
Trục nghiêng (trục A)	Phạm vi góc quay	（°）	-20°～ +120°
Trục nghiêng (trục A)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục xoay (trục B)	Phạm vi góc quay	（°）	0°～ 360°
Trục xoay (trục B)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục chính	Công suất	kW	60 (có thể chọn 44bacarat, 90, 110)
	Tốc độ quay	rpm	0-3000 (có thể chọn 5000)
	Độ rung trục/độ rung đường kính	mm	0.002
Kích thước thông số bánh mài	Đường kính ngoài × chiều rộng × đường kính trong	mm	400×(10-120)×127mm
Làm mát áp lực cao	Áp suất	bar	＞15 (có thể chọn tùy theo tình hình thực tế)
Làm mát áp lực cao	Lưu lượng	L/min	＞200 (có thể chọn tùy theo tình hình thực tế)
Độ chính xác định vị	Trục Xbacarat, Y, Z (hệ thống đóng kín toàn bộ)	mm	0.004
Độ chính xác định vị lặp lại	Trục Xban tien ca, Y, Z (hệ thống đóng kín toàn bộ)	mm	0.002
