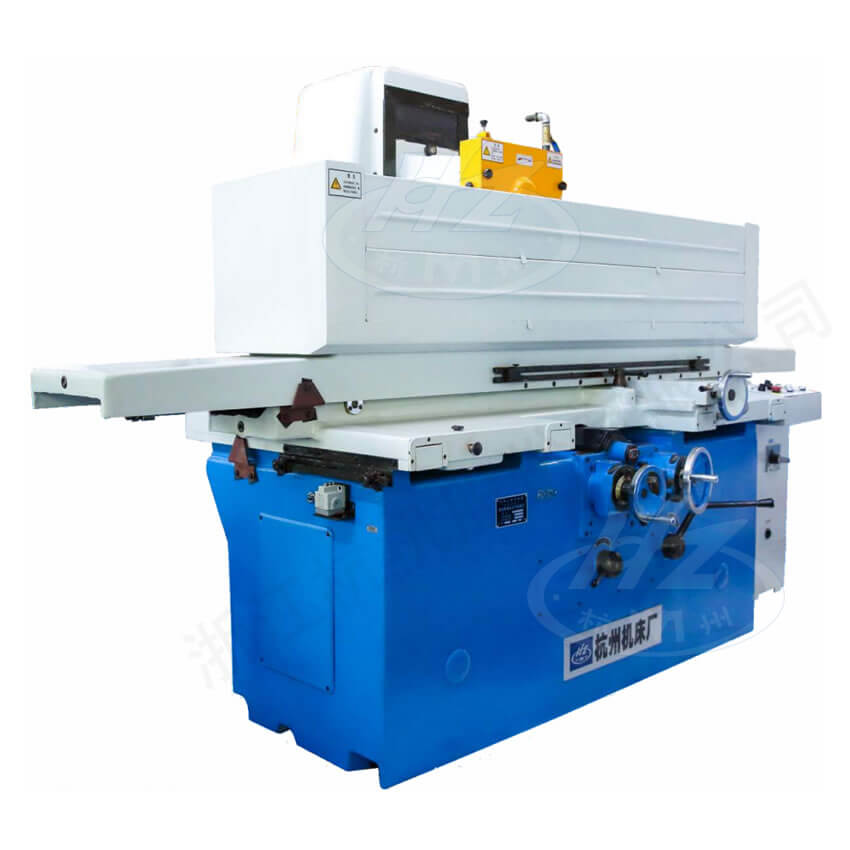

Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

MM7132A MM7132B Máy mài mặt phẳng trục ngang bàn hình chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đĩa mài để gia công mặt phẳng của chi tiếtbacarat, đồng thời cũng có thể dùng mặt đầu của đĩa mài để mài rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng bề mặt sau khi mài đều rất cao. Máy thích hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng sửa chữa máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Bàn hút từ (320×1000mm)	1 cái	Bộ kẹp đá mài kèm đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Dụng cụ sửa đá mài (không bao gồm kim cương)	1 bộ	Đệm điều chỉnh máy tiện	6 bộ
Phụ kiện đặc biệt (tính riêng)
Dao đá mài kim cương	1 cây

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo kiểu chữ thậpvn shbet, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh lá biến lưu lượng và thay đổi hướngvn shbet, kết hợp hệ thống thủy lực kín, giúp chuyển động ổn định, tiếng ồn thấp và nhiệt độ dầu trong bể dầu không tăng quá mức.

■ Dẫn hướng ngang của bàn dao sử dụng ổ trượt bivn shbet, việc di chuyển được kiểm soát bởi động cơ biến tần AC với tốc độ điều chỉnh liên tục, giúp đạt được chuyển động tiếp xúc và liên tục một cách tinh tế.

■ Bạc đạn trục chính của đầu mài sử dụng bạc đạn thủy tĩnh có lỗ nhỏvn shbet, đảm bảo độ chính xác quay cao và mang lại độ bóng bề mặt tốt hơn.

■ Máy tiện MM7132B có bể chứa dầu ngoàivn shbet, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

Thông số kỹ thuật

Mã:				MM7132A
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	320×1000
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	320×1000×400
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1050
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-25
	Hành trình ngang của bàn làm việc		mm	350
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1500
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0bacarat,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	329.5
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	550
	Tốc độ nâng nhanh đầu mài		mm/min	225
	Tốc độ quay của trục đá mài		rpm	1500
	Di chuyển tinh chỉnh theo phương thẳng đứng của đầu mài		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ300×32×Φ75
Công suất động cơ	Công suất tổng động cơ		kW	9.11
Công suất động cơ	Công suất động cơ đầu mài		kW	5.5
Độ chính xác làm việc	Độ phẳng giữa mặt gia công và mặt nền		mm	300:0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	4000
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	5000
Kích thước ngoại hình (dài × rộng × cao)			mm	3285×1525×2035
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4250×1750×2250
