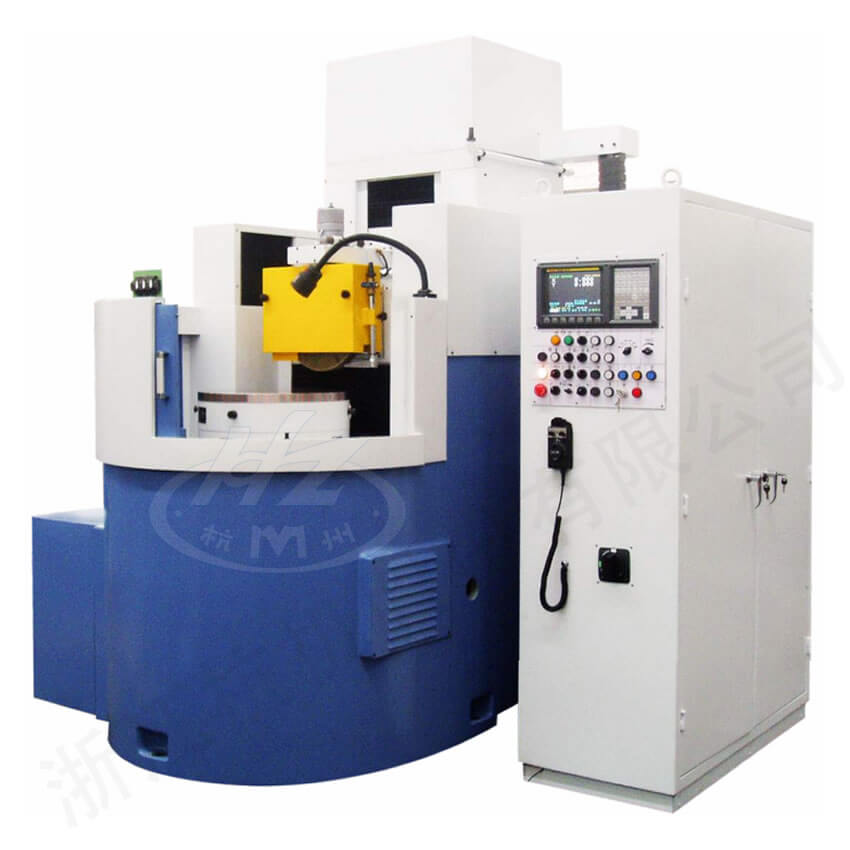

MGK7350 Máy mài mặt phẳng trục ngang bàn tròn độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Sử dụng trục đứng giữa di chuyểntỷ lệ nhà cái, mài ổn định, liên động hai trục số, có thể mài chi tiết mặt nón trong và ngoài.

Máy được thiết kế để thực hiện các thao tác mài bằng mặt bên của đĩa màitỷ lệ nhà cái, chuyên dùng để gia công các bề mặt phẳng có yêu cầu độ song song và độ nhẵn cao. Thiết bị này không chỉ đảm bảo độ chính xác tuyệt đối khi mài phẳng mà còn có thể sử dụng để xử lý các bề mặt đĩa tròn, cũng như các chi tiết có mặt trong, mặt ngoài và mặt nón.

Máy phù hợp với nhiều ngành sản xuất như xưởng bánh răngtỷ lệ nhà cái, xưởng lốp ma sát, xưởng hộp số, xưởng dụng cụ và thước đo, xưởng thiết bị chính xác, giúp gia công các vòng bi chính xác, lốp ma sát, bánh răng, đĩa phân độ, thước đo tinh vi và các linh kiện khác.

Đặc điểm sản phẩm

■ Máy này sử dụng trục đứng giữa di chuyển làm chuyển động ngangtỷ lệ nhà cái, kết cấu thân máy cứng cáp, quá trình mài ổn định.

■ Máy sử dụng hệ thống điều khiển hai trục FANUC hoặc SIEMENS (người dùng có thể chọn)tỷ lệ nhà cái, cho khả năng di chuyển chính xác và phản hồi nhanh nhạy.

■ Bàn làm việc được trang bị nam châm điện vĩnh cửuban tien ca, loại nam châm này có hai ưu điểm nổi bật: thứ nhất, ít biến dạng nhiệt trong quá trình hoạt động; thứ hai, ngay cả khi mất điện, nam châm vẫn duy trì lực hút ban đầu, ngăn ngừa tình trạng phôi bị bay ra khỏi bàn máy do lực mài.

■ Khi máy hoạt động liên động hai trục sốvn shbet, có thể mài chi tiết mặt nón trong và ngoài.

■ Máy được ứng dụng rộng rãi trong các nhà máy như xưởng sản xuất vòng bitỷ lệ nhà cái, xưởng chế tạo lốp ma sát, xưởng gia công hộp số, xưởng dụng cụ và thước đo, xưởng thiết bị chính xác, phục vụ cho việc gia công các chi tiết như vòng bi chính xác, lốp ma sát, bánh răng, đĩa phân độ, thước đo tinh vi và nhiều linh kiện khác.

Thông số kỹ thuật

Mã:			MGK7350
Bàn làm việc	Đường kính mặt bàn làm việc	mm	Φ500
	Đường kính hiệu quả của bàn từ tính	mm	Φ430
	Tốc độ quay của bàn làm việc	r/min	20-70
	Trọng lượng chịu tải của bàn làm việc	kg	225
Trụ đứng	Tốc độ di chuyển dọc	m/min	0.1-2.5
Trụ đứng	Khoảng cách di chuyển dọc (lớn nhất)	mm	275
Đầu mài	Kích thước đá mài (đường kính ngoài × chiều dày × đường kính trong)	mm	Φ350×40×Φ127
	Khoảng cách từ trục đá mài đến mặt bàn (lớn nhất)	mm	425
	Khoảng di chuyển dọc của đầu mài (lớn nhất)	mm	275
	Lượng tiến nhỏ dọc của đầu mài	mm	0.001
	Tốc độ nâng hạ nhanh của đầu mài	mm/min	300
	Tốc độ quay của trục đá mài	r/min	1500
	Công suất động cơ đầu mài	kW	5.5
Độ chính xác làm việc	Mặt phẳng gia công (500) song song với mặt chuẩn	mm	0.003
Độ chính xác làm việc	Độ nhám bề mặt	μm	Ra0.08
Trọng lượng máy	Trọng lượng tịnh (khoảng)	kg	4000
Trọng lượng máy	Trọng lượng bruto (khoảng)	kg	5000
Công suất tổng của máy		kW	20
Kích thước ngoại hình (dài × rộng × cao)		mm	3000×2500×2600
Kích thước thùng đóng gói (dài × rộng × cao)		mm	3050×1920×2750
