Máy mài hình dạng hai đầu lực số MKLD7150

Dòng máy tiện này sử dụng công nghệ mài tạo hình lực mạnh với tốc độ di chuyển dọc bàn làm việc được giảm thiểubacarat, đồng thời tăng công suất động cơ đá mài và sử dụng đá mài có hình dạng đặc biệt để đạt được hiệu quả mài lực cao. Nhờ đó, có thể gia công trực tiếp từ phôi thô thành chi tiết có hình dạng mong muốn.

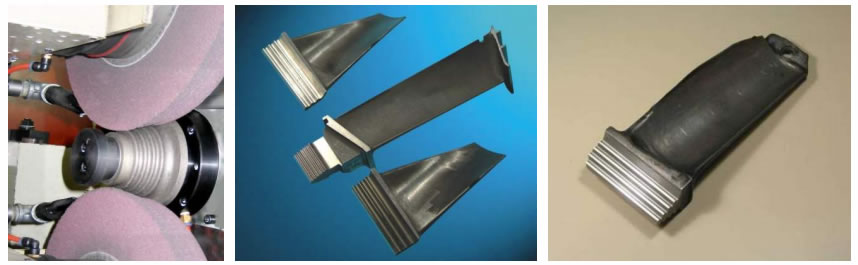

Máy được dùng để mài các mặt điển hình như rễ cây sồi của tuabin động cơ hàng không và trục dẫn hướng thẳngban tien ca, cũng như các chi tiết khó gia công khác với mặt đối xứng và không đối xứng.

■ Cấu trúc máy theo kiểu trục ngangban tien ca, bàn vuông. Máy có hai đầu mài trên và dưới, đặt ở giữa cột máy và có thể di chuyển lên xuống theo chiều dọc, cho phép mài cùng lúc cả hai mặt trên và dưới của chi tiết được đặt trên bàn máy.

■ Sử dụng hệ thống điều khiển số Siemens 828D/840DSLbang xep hang ngoai hang anh, điều khiển riêng biệt hoặc phối hợp các chuyển động: di chuyển dọc bàn làm việc, tiến dọc đầu mài trên và dưới, và hai động cơ trục đá mài. Hệ thống này hỗ trợ chu trình mài tự động, mang lại độ tin cậy cao và giá trị kinh tế tốt.

■ Hệ thống truyền động dọc bàn làm việc và tiến dọc đầu mài trên và dưới đều sử dụng động cơ servo AC và bộ truyền bi vít. Đá mài được kiểm soát tốc độ tuyến tính ổn địnhbacarat, giúp máy có độ cứng cao và độ chính xác tuyệt vời.

■ Trục trống mài của đầu mài sử dụng ổ bi cầu tiếp xúc góc nhóm có độ chính xác cao nhập khẩu với tải trọng được định trước.

■ Đá mài được gọt nhọn bằng bánh răng kim cươngbacarat, thiết bị gọt nhọn được lắp đặt trên mặt bàn máy, có thể gọt nhọn từng đá mài của hai đầu mài trên và dưới. Điều này đảm bảo tính đối xứng của hai mặt gia công trên chi tiết.

■ Dẫn hướng chuyển động thẳng dọc và cặp dẫn hướng dính nhựa đứng sử dụng bôi trơn tập trung tự động.

■ Máy được cung cấp dung dịch mài áp lực cao và lưu lượng lớn bởi bơm rửa làm mátban tien ca, sau đó được lọc qua bộ lọc giấy và nhiều giai đoạn lắng đọng, giúp loại bỏ tạp chất hiệu quả và chất lượng tốt.
