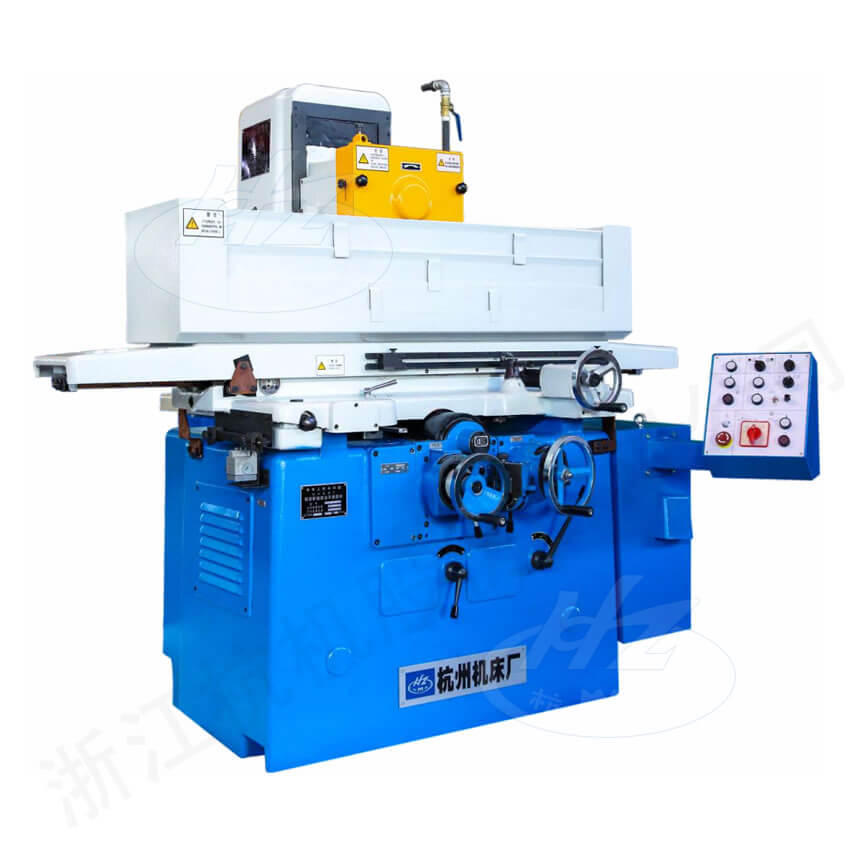

Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

MM7120A MM7120B Máy mài mặt phẳng trục ngang bàn hình chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đĩa mài để gia công mặt phẳng của chi tiếtbacarat, đồng thời cũng có thể dùng mặt đầu của đĩa mài để mài rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng của bề mặt sau khi mài rất cao. Máy thích hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng bảo trì máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Bàn hút từ	1 cái	Bộ kẹp đá mài kèm đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Dụng cụ sửa đá mài (không bao gồm kim cương)	1 bộ	Khối cân bằng	5 cái
Phụ kiện đặc biệt (tính riêng)
Dao đá mài kim cương	1 cây

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo kiểu chữ thậptin bóng đá, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt điều chỉnh lưu lượng và đảo chiềubóng đá wap, kết hợp hệ thống thủy lực kín, đảm bảo chuyển động êm ái, giảm tiếng ồn và hạn chế sự tăng nhiệt của bể dầu.

■ Dẫn hướng ngang của bàn dao sử dụng loại dẫn hướng bibacarat, việc di chuyển được kiểm soát bởi động cơ biến tần xoay chiều, cho phép điều chỉnh tốc độ liên tục, từ đó đạt được quá trình tiến dao rời rạc và liên tục một cách chính xác.

■ Trục chính đầu mài sử dụng ổ trục tĩnh áp có lỗ nhỏbacarat, dầu hồi lưu trong khoang tiết lưu, độ chính xác quay cao, tuổi thọ dài.

■ Máy MM7120B có bể chứa dầu ngoàibacarat, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

Thông số kỹ thuật

Mã:				MM7120A	MM7120B
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	200×630
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	200×630×320
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	750
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	2-20
	Hành trình ngang của bàn làm việc (tối đa)		mm	220
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0bacarat,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	1×14
	Khả năng chịu tải của bàn làm việc		kg	104
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	445
	Tốc độ nâng nhanh đầu mài		mm/min	450
	Tốc độ quay của trục đá mài		r/min	1500/3000
	Giá trị vạch chia nhỏ nhất của đĩa đo đứng		mm	0.01
	Tiến dao vi lượng theo chiều đứng		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Ф250×25×Ф75
Công suất động cơ	Công suất tổng động cơ		kW	5.19/5.79
Công suất động cơ	Công suất động cơ đầu mài		kW	2.4/3
Độ chính xác làm việc	Độ phẳng giữa mặt gia công và mặt nền		mm	300：0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	2300
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	3000
Kích thước ngoại hình (dài × rộng × cao)			mm	1900×1205×1750
Kích thước thùng đóng gói (dài × rộng × cao)			mm	2750x1780x2450	4250x1750x2250
