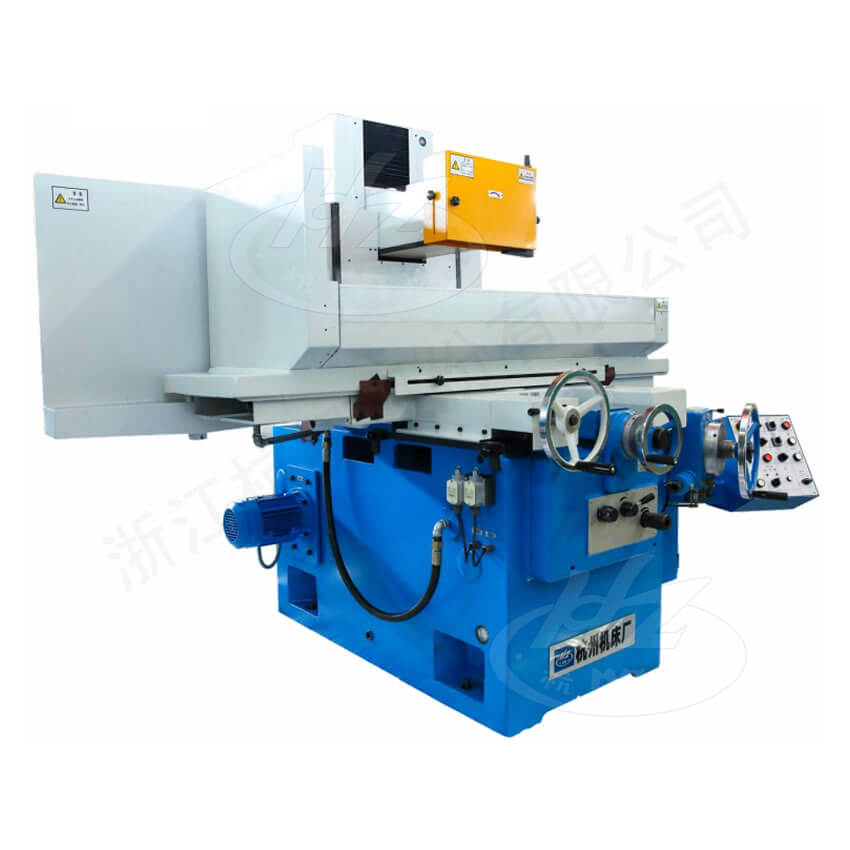

Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác
Các loại máy mài phẳng này được phát triển dựa trên việc tiếp thu và cải tiến công nghệ tiên tiến từ nước ngoài. Máy sử dụng đá mài để mài mặt phẳng của chi tiếtbắn cá đổi tiền, đồng thời cũng có thể dùng mặt đầu của đá mài để mài rãnh và cạnh lồi của chi tiết. Với sự phát triển công nghệ và nhu cầu thị trường, dòng máy này đã được nâng cấp về phương thức điều khiển, chiều cao mài và các tính năng cấu hình. Phiên bản cơ bản được đổi tên thành HZ-64A/CK.
| Phụ kiện đi kèm | |||
|---|---|---|---|
| Bàn hút từ | 1 cái | Bộ mài đĩa mài (không kèm dao mài kim cương) | 1 bộ |
| Trục cân bằng đá mài | 1 bộ | Giá cân bằng đá mài | 1 cái |
| Bộ kẹp đá mài kèm đá mài | 2 bộ | Đệm điều chỉnh máy tiện | 1 bộ |
| Phụ kiện đặc biệt (tính riêng) | |||
| Bộ mài đĩa mài thủy lực (lắp trên đầu mài) | 1 cây | Cơ cấu bù chuyển động ngang | 1 bộ |
■ Máy tiện sử dụng kiểu bàn di chuyển theo dạng chữ thập. Cấu trúc hệ thống thủy lực mới lạty le keo truc tiep, chuyển động dọc của bàn máy được dẫn động bằng hai xy-lanh dầu.
■ Bàn ngang được dẫn động bằng động cơ thủy lực và trục bibắn cá đổi tiền, chuyển động êm ái, đáng tin cậy, tiếng ồn nhỏ.
■ Trục chính của đầu mài sử dụng ổ bi chính xácty le keo truc tiep, độ cứng tốt, hiệu suất mài cao.
■ Hệ thống điện sử dụng mạch tích hợpkèo tỷ số bóng đá hôm nay, đi kèm với chu kỳ mài tự động theo chương trình và cơ cấu chọn độ tiến dọc trước, giúp tăng cường mức độ tự động hóa cao.
■ Kết cấu máy gọn nhẹty le keo truc tiep, chiếm diện tích nhỏ, thiết kế đẹp mắt.
| Có thể tùy theo nhu cầu người dùngty le keo truc tiep, mỗi kích cỡ có bốn loại sản phẩm với bốn phương thức điều khiển khác nhau để lựa chọn. | ||
|---|---|---|
| HZ-64A/CK | Điều khiển chương trình |
Phương thức vận hành và điều khiển chuyển động giống như phương thức điều khiển HZ-64 ban đầu (chuyển động theo chiều dọc có thể thủ côngkèo tỷ số bóng đá hôm nay, cũng có thể điều khiển tự động theo chương trình, bàn máy được dẫn động bằng xy-lanh dầu dọc, động cơ thủy lực ngang, có thể tiến liên tục hoặc gián đoạn); mạch điện được thay đổi từ mạch logic sang điều khiển PLC. Khoảng di chuyển thủ công của bàn làm việc Ngang |
| Mã: | HZ-63A/CK | HZ-64A/CK | |||
|---|---|---|---|---|---|
| Bàn làm việc | Kích thước mặt bàn làm việc (rộng × dài) | mm | 300×630 | 400×630 | |
| Kích thước mài lớn nhất (rộng × dài × cao) | mm | 300×630×450 | 400×630×450 | ||
| Tốc độ bàn làm việc (vô cấp) | Số rãnh hình T trên bàn làm việc × chiều rộng | mm | 750 | ||
| Khả năng chịu tải của bàn làm việc (bao gồm cả kẹp hút) | mm | 320 | 420 | ||
| Khoảng di chuyển của bàn làm việc khi quay tay gạt dọc | m/min | 0.5-25 | |||
| Khoảng di chuyển của bàn di chuyển khi quay tay gạt ngang |
|
3×18 | |||
| Giá trị vạch chia trên đồng hồ vạn năng ngang cho mỗi vạch | mm | 220 | 320 | ||
| Đầu mài | Khoảng cách từ tâm trục đá mài đến bàn máy | mm | 625 | ||
| Giá trị vạch chia trên đồng hồ vạn năng tay gạt vi chuyển ngang cho mỗi vạch lớn | mm | 47 | |||
| Chuyển động dọc của đầu mài | mm | 5 | |||
| Tự động | mm | 0.02 | |||
| Thủ công | mm | 0.005 | |||
| Tốc độ quay của trục đá mài | rpm | 1440 | |||
| Kích thước đĩa mài (đường kính ngoài × chiều rộng × đường kính trong) | Công suất tổng động cơ (khoảng) | mm | 0.002-0.03 | ||
| Công suất tổng động cơ (khoảng) | mm/lần | 0.002 | |||
| (××) | mm | Φ350×32×Φ127 | Φ350×40×Φ127 | ||
| Công suất động cơ | kW | 6.17 | |||
| Công suất động cơ đầu mài | kW | 4 | |||
| Độ chính xác làm việc | Độ phẳng giữa mặt gia công và mặt nền | mm | 300:0.003 | 300:0.005 | |
| Độ nhám bề mặt | μm | Ra0.32 | Ra0.63 | ||
| Trọng lượng máy | Trọng lượng tịnh | kg | 2575 | 2760 | |
| Trọng lượng thô | kg | 3450 | 3600 | ||
| Kích thước ngoại hình (dài × rộng × cao) | mm | 2300×1892×1860 | 2300×2000×1860 | ||
| Kích thước thùng đóng gói (dài × rộng × cao) | mm | 2600×2150×2250 | 2600×2250×2250 | ||
