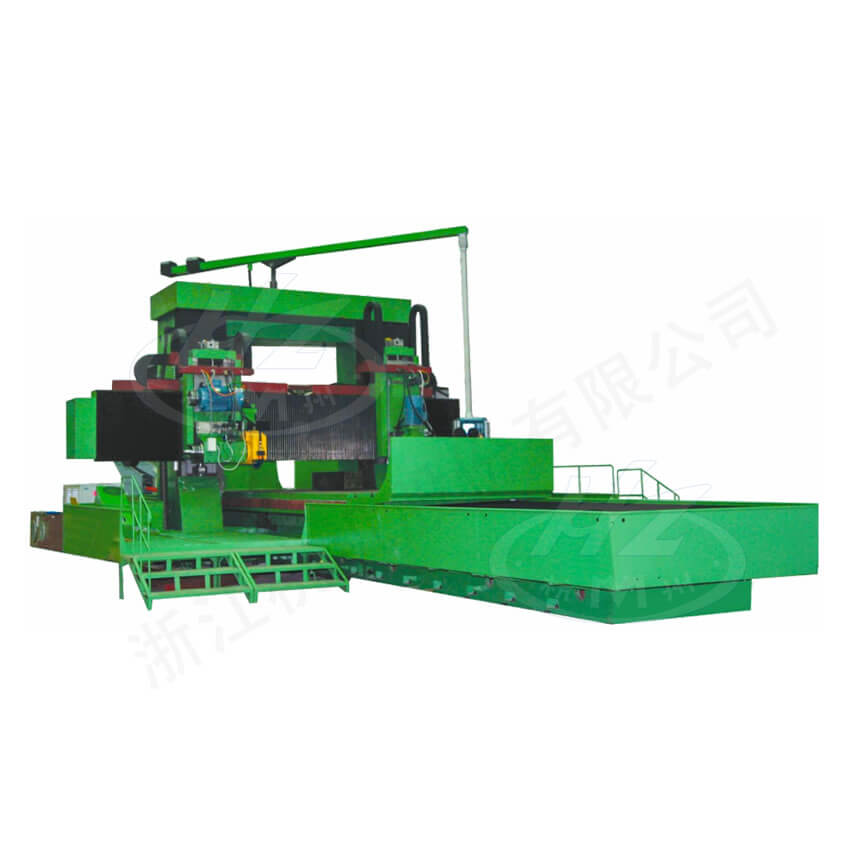

HZ-KD6520×16 HZ-KD6525×16 HZ-KD4020×16 HZ-KD12025×16 HZ-K4015×16 Máy mài đường ray loại lớn kiểu máy phay đầu dầm số hóa

■ Máy được thiết kế theo cấu trúc khung kín dạng cổng có hai cột đứng đối xứngbacarat, bao gồm thân máy, hai cột đứng và dầm ngang. Dầm ngang có thể di chuyển lên xuống trên hai cột đứng. Trên dầm ngang có hai bàn trượt, mỗi bàn trượt lắp đặt một đầu mài vòng và một đầu mài đa năng. Bàn trượt di chuyển ngang theo dầm ngang, trong khi đầu mài di chuyển theo hướng thẳng đứng dọc theo các thanh dẫn hướng của bàn trượt. Thân máy và bàn làm việc sử dụng hệ thống dẫn hướng hình V kép, còn bàn làm việc được trang bị dẫn hướng trượt giảm ma sát bằng vật liệu nhựa. Chuyển động tịnh tiến của bàn làm việc được điều khiển bằng hệ thống thủy lực, cho phép điều chỉnh tốc độ liên tục.

■ Các chuyển động nâng dọc và di chuyển ngang của đầu mài vòng; chuyển động nâng dọckèo tỷ số bóng đá hôm nay, di chuyển ngang, xoay phân độ của đầu mài đa năng và chuyển động nâng dọc của dầm di động (hai trục) đều được điều khiển bởi hệ thố Vị trí của bàn làm việc theo chiều dọc được đo lường thông qua bộ mã hóa, tổng cộng là tám trục. Hệ thống điều khiển số sử dụng phần mềm Siemens 840D SL, trong đó chuyển động nâng dọc của dầm di động (hai trục) được kiểm soát toàn bộ bằng thước quang họ

■ Máy này được sử dụng chủ yếu tại các xưởng sản xuất máy để gia công mài chính xác các mặt phẳngbacarat, mặt bên, mặt nghiêng và mặt dưới của các chi tiết như bàn trượt, giá trượt, bàn làm việc... Có thể thực hiện mài vòng tự động hoặc thủ công (bằng tay quay điện) trên mặt phẳng chính của chi tiết, đồng thời cũng có thể mài các mặt phẳng khác.

■ Máy này có chức năng bù độ phẳng lõm và lồi của chi tiết gia công theo hướng dọc.
